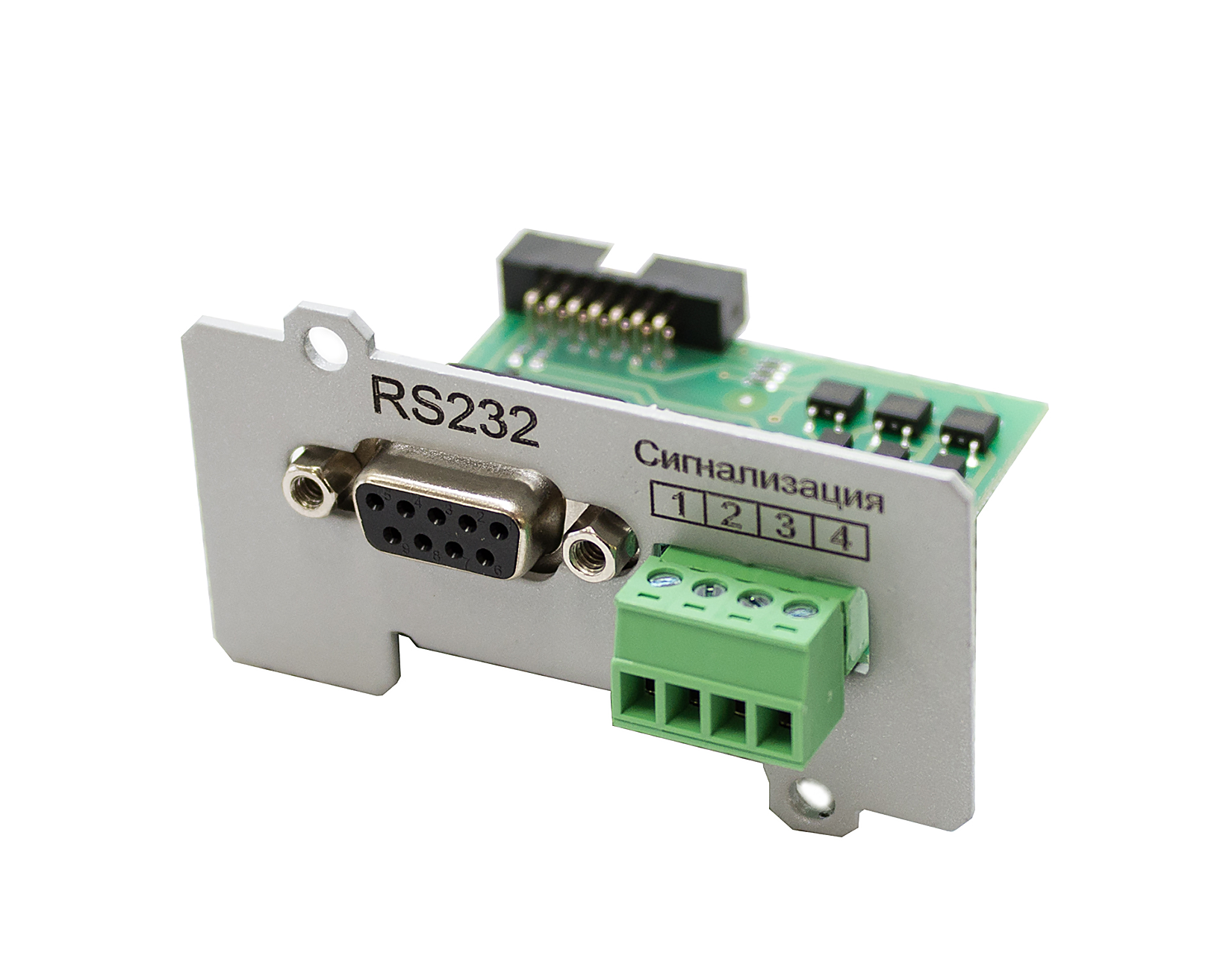

Штиль IC-RS232/Dry contacts Карта мониторинга

• инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
• однофазных ИБП серий ST, SR, SW, STR мощностью 0,25-10 кВА.

На фронтальной панели платы расширения расположены разъемы:

• DB-9 интерфейса RS-232;
• сигнализация – «сухие» нормально замкнутые выходные контакты:
  • 1 – сигнал общей аварии;
  • 2 – работа ИБП/стабилизатора в режиме байпас;
  • 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
  • 4 – общий.

Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:

• Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
• проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».

Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
