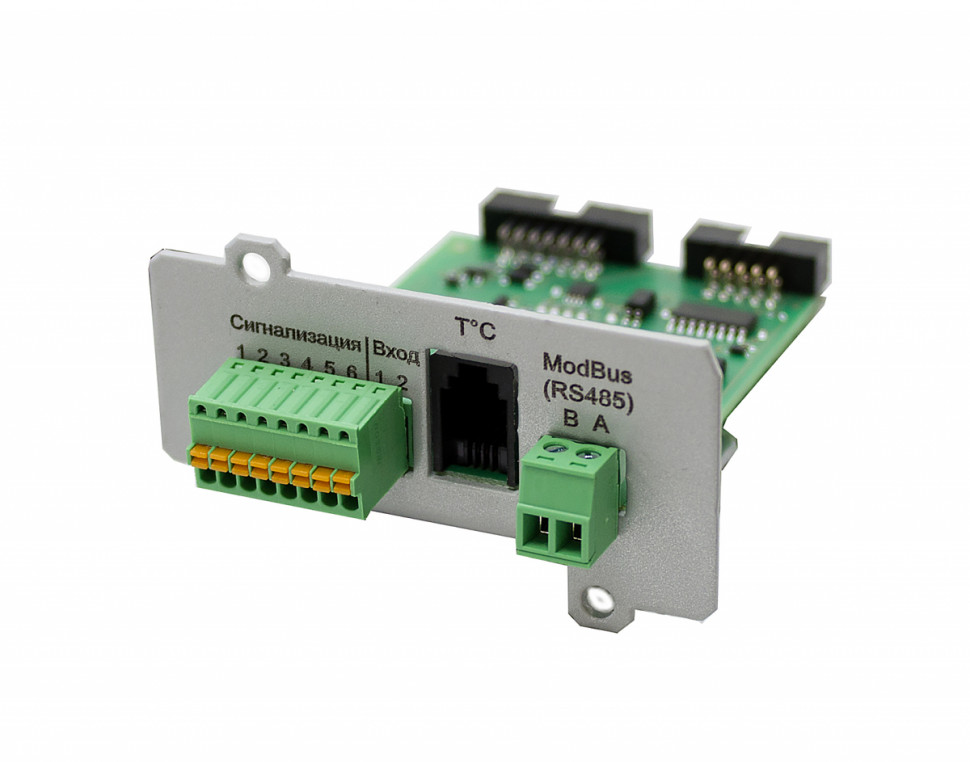

Штиль IC-MODBUS/Dry Contacts Карта мониторинга

Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:

• стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
• однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

На фронтальной панели платы расширения расположены разъемы:

• сигнализация «сухие» контакты:
• 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора;
• 1 входной – прием входных сигналов от внешних устройств;
• RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA);
• 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).

Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.

Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB!
