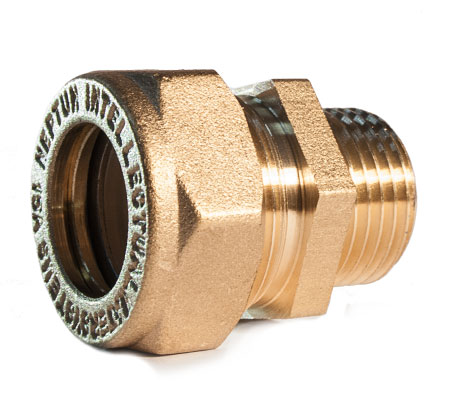

Муфта Neptun IWS (F) 20х1/2 EF

Муфта Neptun IWS (F) 20х1/2  EF  предназначена для присоединения гофрированной трубы из нержавеющей стали Neptun IWS к магистральной трубе автоматической системы пожаротушения.

Фитинги Neptun IWS:

• обеспечивают надежный герметичный монтаж систем на основе гофрированных труб.
• производятся из высококачественной горячекованной латуни CW 617 N.
• имеют уникальную конструкцию, которая позволяет смонтировать фитинг на трубе за считанные секунды.

Для монтажа фитинга достаточно вставить в него трубу и затянуть гайку. Разбирать фитинг не требуется.

Это позволяет осуществить монтаж быстро и без риска рассыпать части фитинга и потерять его детали.

Конструкция фитинга быстрой фиксации

1. Корпус
2. Накидная гайка
3. Прижимное кольцо
4. Самозажимное кольцо из латуни CW617N
5. Силиконовый уплотнитель
6. Гофротруба из нержавеющей стали

Помимо монтажа систем водоснабжения фитинг может применяться в системах автоматического пожаротушения для монтажа подводки спринклера к магистральной трубе.

Схема сборки системы креплений Neptun IWS
для подшивных потолков и потолков типа «Armstrong»

1. Магистральная труба
2. Труба гофрированная Neptun IWS 20A
3. Муфта Neptun IWS (M) 20х1/2 EF
4. Муфта Neptun IWS (F) 20х1/2 EF
5. Зажим на направляющие Neptun IWS Bracket S
6. Рейка для крепления трубы SQR
7. Зажим для фиксации трубы Neptun IWS Bracket L
