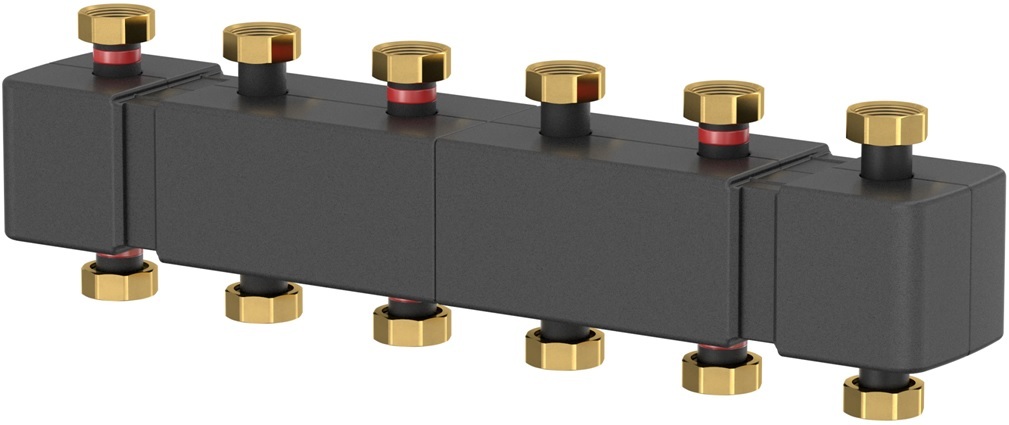

Meibes Коллектор распределительный MeiFlow TOP S до 5 контуров M66301.930
Версия для печати
АртикулM66301.930
Код342592
ПроизводительMeibes
СтранаГермания
Мощность, Вт70000
Гарантия, лет5
ТипСтальной распределительный коллектор
Максимальная рабочая температура+110°C
Высота, мм178
Глубина, мм135
Ширина, мм750
Максимальное рабочее давление, бар6
Межосевое расстояние, мм125
НазначениеДля системы отопления
ТеплоносительВода, растворы пропиленгиколей до 40%
Стальной распределительный коллектор Meibes MeiFlow Top S MF 5 HC M66301.930 на 3-5 отопительных контура является дополнительным элементом системы, который упрощает установку системы распределения тепла с несколькими насосными группами.
Группы контуров отопления (каждая с линией подачи, расположенной справа) обычно располагаются в верхней части коллектора. Трубы теплогенератора обычно подсоединяются к открытым нижним соединениям. При необходимости могут использоваться дополнительные нижние соединения, например, для дополнительных теплогенераторов, дополнительных отопительных контуров, буферного резервуара, предохранительных устройств и т. д.
Рекомендации по монтажу для стальных коллекторов Майбес:
- Необходимо обеспечить достаточное пространство для установки, технического и сервисного обслуживания.
- Затяните все резьбовые фитинги, если это необходимо во время испытания под давлением или после первоначального нагрева.
- Рекомендуется сначала закрепить коллектор с помощью соответствующих настенных кронштейнов (входит в комплект поставки) и смонтировать насосные группы.
- Насосная группа устанавливается на резьбовых соединениях с плоским уплотнением коллектора нагревательного контура. Необходимо надёжно закрепить коллектор, чтобы он мог выдержать вес насосных групп.
- При больших зазорах между стеной и коллектором обеспечивается простота последующей установки (снятия) задних изоляционных оболочек насосных групп Майбес.
