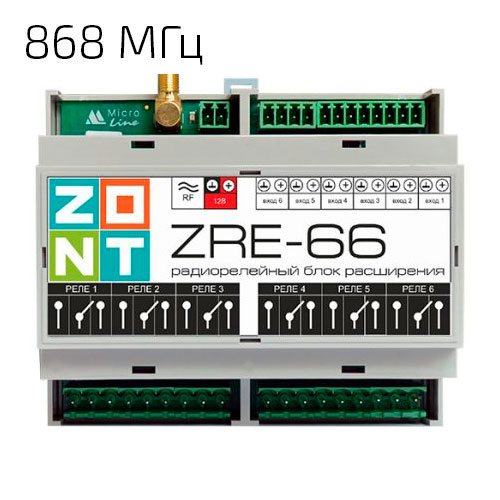

ZONT ZRE-66 радиорелейный блок расширения
Версия для печати
Блок расширения ZONT ZRE-66 радиорелейный арт. ML00005145 не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления
для увеличения числа Входов/Выходов контроллеров ZONT
- Обмен данными с контроллером на защищенной частоте 868 МГц
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение аналоговых и NTC датчиков температуры
- Управляет работой релейных выходов
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров H2000+ PRO, H2000+ PRO.V2 и контроллера умного дома ZONT C2000+ применяется радиорелейный блок расширения ZONT ZRE-66.
Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
6 аналоговых входов
Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.
6 релейных выходов
Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
Функционал устройства
Совместимость с устройствами• ZONT H2000+ PRO
• ZONT H2000+ PRO.V2
• ZONT C2000+ (снят с производства)
• ZONT H2000+ (снят с производства)
Входы/выходы • 6 релейных выходов
• 6 аналоговых входов
Особенности подключения • беспроводное подключение к контроллеру по защищенному радиоканалу на частоте 868 МГц
• для подключения требуется радиомодуль МЛ-590 (приобретается отдельно)
Технические характеристики
| Напряжение питания | Основное | 10-28 В от источника постоянного тока |
| Аналоговые Входы | 6 шт. | Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 Ком |
| Релейные выходы | 6 шт. | Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМаксимальный ток коммутации – 3 А |
| Подключаемые датчики | До 6 шт. | Аналоговые NTC |
