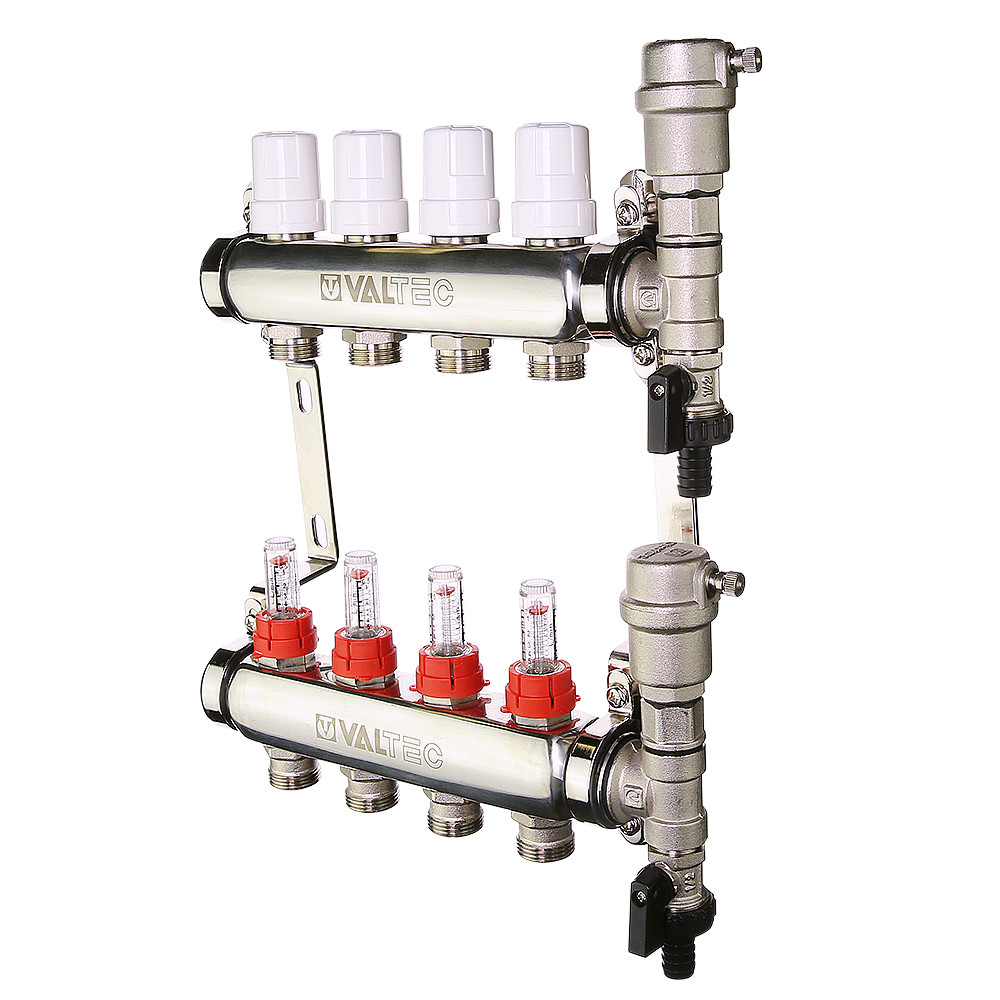

Valtec 1", 6 x 3/4", евроконус Коллекторный блок с регулировочными клапанами и расходомерами

Valtec 1", 6 x 3/4", евроконус Коллекторный блок с регулировочными клапанами и расходомерами

 (VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

Выходы обратного коллектора блока VTс.589 оборудованы регулировочными клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами. В комплект входит пара сдвоенных кронштейнов VTc.130.IN.

Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.

Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Таблица совместимости коллекторных блоков и комплектующих

	VTc.596	VTc.594	VTc.586	VTc.588	VTc.589	VTc.582 VTc.584
Расходомер коллекторный VT.AC674	+	-	+	-	-	-
Расходомер коллекторный VT.AC674.V	-	-	-	-	+	-
Настроечный клапан VT.VDC31.N	-	+	-	+	-	-
Запорный клапан VT.VTC30.N	+	+	+	+	+	-
Ниппель переходной VTr.580.NE	+*	+	+*	+	+*	-
Ниппель VTr.580.NEI.040E	+**	-	+**	-	-	-

*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
