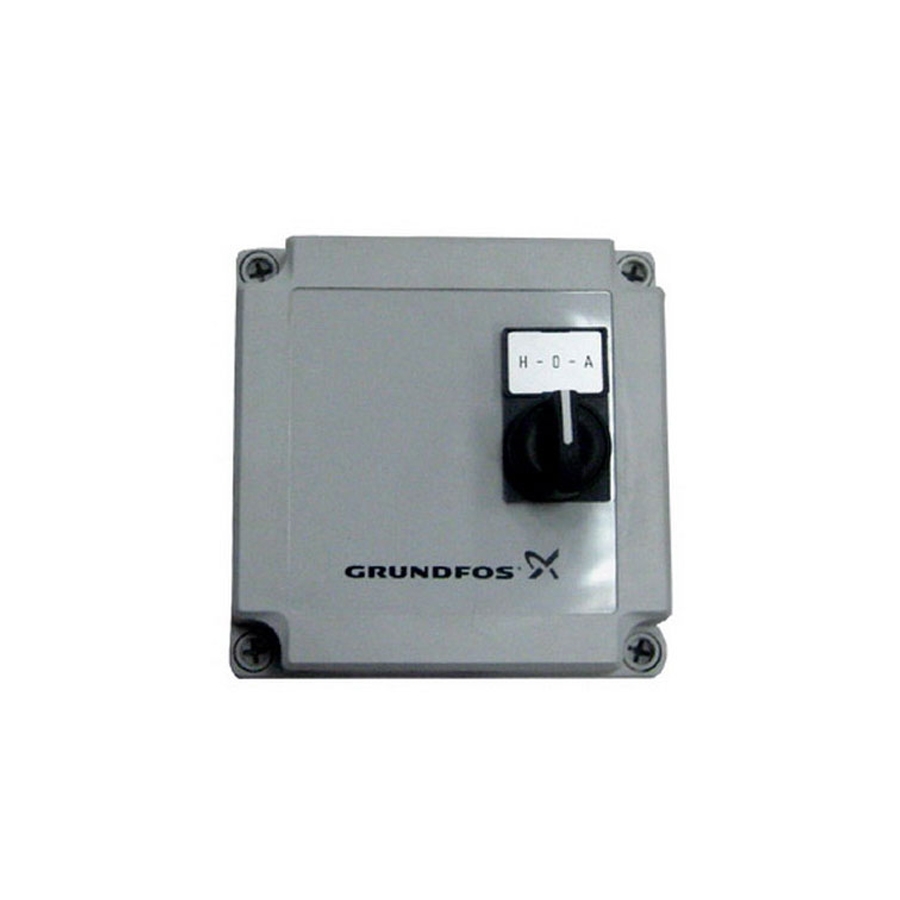

Grundfos SQSK для насосов SQ Электрошкаф распределительный

Распределительный электрошкаф Grundfos SQSK для насосов SQ для автоматического включения и отключения насосов SQ в функции управления по давлению, уровню.
 Оснащен:
– многопозиционным переключателем (O-A-St),
– сетевым контактором,
– предохранителем,
– входом для подключения управляющего 1-полюсного реле для вкл/выкл насоса.

 Устройство управления насосом SQSK автоматизирует процесс включения и выключения насосов серии SQ в зависимости от показателей давления.

Работает вместе с реле давления и может применяться не только для поддержания давления в водопроводной системе, но и для откачки воды из резервуаров или заполнения емкостей (необходим поплавочный регулятор).

Распределительный электрошкаф Grundfos SQSK для насосов SQ для автоматического включения/выключения в функции давления насосов SQ в сочетании с блоком регулирования давления DE.

В электрошкафу расположены:
• многопозиционный переключатель «Н-О-А»,
• сетевой контактор,
• предохранитель цепи управления,
• клеммная колодка для подключения однополюсного реле давления или поплавкового выключателя в качестве защиты от работы всухую.

Монтаж выполнен в электрошкафу с классом защиты IP 65 с резьбовыми кабельными муфтами: 1 × ST16; 1 × ST11; 1 × SVFK 21 для плоского кабеля.

Принцип работы:

Управление насосом осуществляет либо датчик давления, либо поплавочный выключатель. Для этого блок SQSK должен стоять в положении «автомат». В ручном режиме включение/выключение производится независимо от показателей датчиков.
